消火栓管网低压压力开关和消防流量开关

一消火栓管网低压压力开关

消火栓管网低压压力开关装在水泵出水干管侧。

《消防给水及消火栓系统技术规范》中第11.0.4条：消防水泵应由水泵出水干管上设置的低压压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等信号直接启动消防水泵。

消防水泵出水干管上的压力开关是一种下限型压力开关，即低压压力开关。该开关的设定压力可调，当管道的水压低于设定压力时，甚至在空管或真空状态下也会动作并报警。

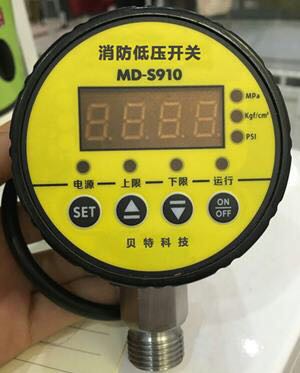

低压压力开关

该低压压力开关可以解决管道无水、低压、失压等问题，也是国际通行做法，最适合我国的实际情况。

消防水泵出水干管上的压力开关在报警阀系统侧出流后，管道压力下降，该低压压力开关动作并报警，消防水泵启动。但是，消防水泵启动后，管网压力复又上升。当管网压力上升至该低压压力开关的设定压力时，其报警启泵信号会自动消失。

如果消防水泵控制柜不设置该报警启泵信号的自锁功能，就会出现消防水泵自动停止的现象。此时，系统侧的出流并未停止，管道压力再次下降，该低压压力开关又动作报警并启动消防水泵。如此循环往复，就会出现消防水泵的频繁自动启停现象。

二消防流量开关

1.消防流量开关是控制消防水泵的。

《消防给水及消火栓系统技术规范》GB 50974-2014 第11.0.4条明确指出，消防水泵应由高位消防水箱出水管上的流量开关等开关信号直接自动启动消防水泵。第11.0.4条条文说明，流量开关通常设置在高位消防水箱出水管上。

由上述规范可知，消防流量开关不是控制增压泵的，而是控制消防水泵的。

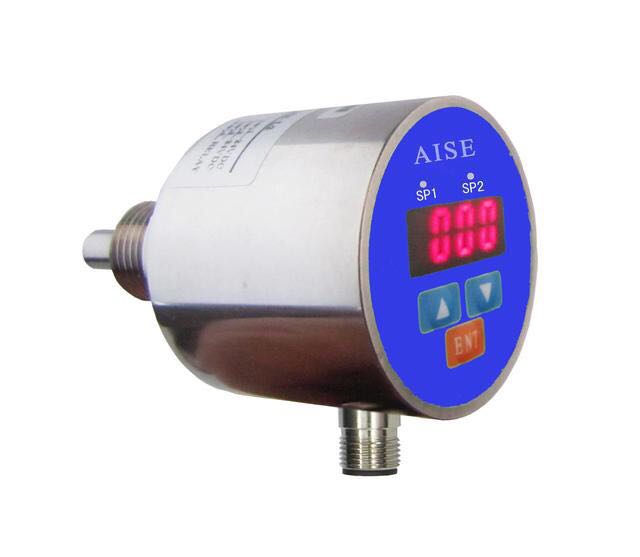

消防流量开关

2.消防流量开关调试：

（1）设置流量值

流量开关设定最小值是根据最不利点处消火栓栓口及消防软管卷盘水枪喷嘴处的静压力计算。一般流量开关数字表下限取不低于0.15 MPa，基本符合消防相关规定。

（2）非常重要的一点：不要设置上限。

（3）线路检查，启泵信号线和DC24V是否正常。

(4) 测试。打开试验消火栓放水试验。管道压力到达流量开关设置下限压力时，应自动启动消火栓泵，手动停泵。
